东北镯头图案的捶錾初步成型猜想

sega

:)李兄说的有理

小陈

制作了简易的錾子，来模拟前面的猜想。感觉自己进入菜鸟阶段，因为已经做出剔底效果了。

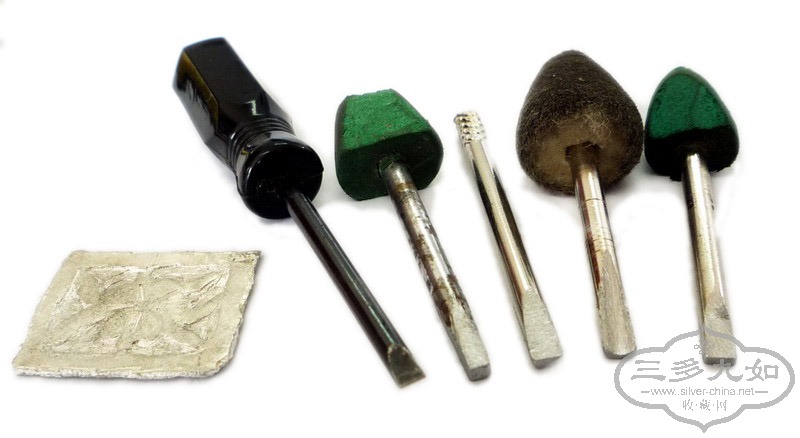

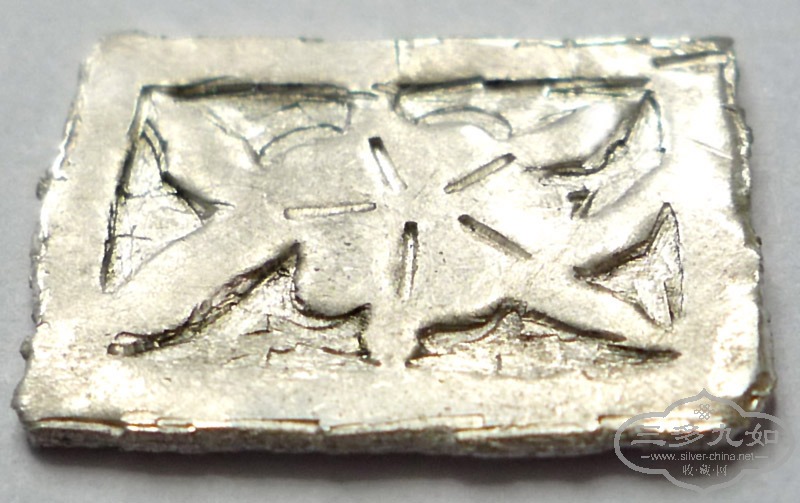

没有厚银片，这片厚度约0.6mm，打击深度约0.4mm。画面尺寸16×12mm。工具和粗加工效果如下图。

SUNNY三年

小陈 发表于 2012-8-3 13:59 static/image/common/back.gif
制作了简易的錾子，来模拟前面的猜想。感觉自己进入菜鸟阶段，因为已经做出剔底效果了。
没有厚银片，这片 ...

{:soso_e126:}{:soso_e179:}{:soso_e163:}

老范

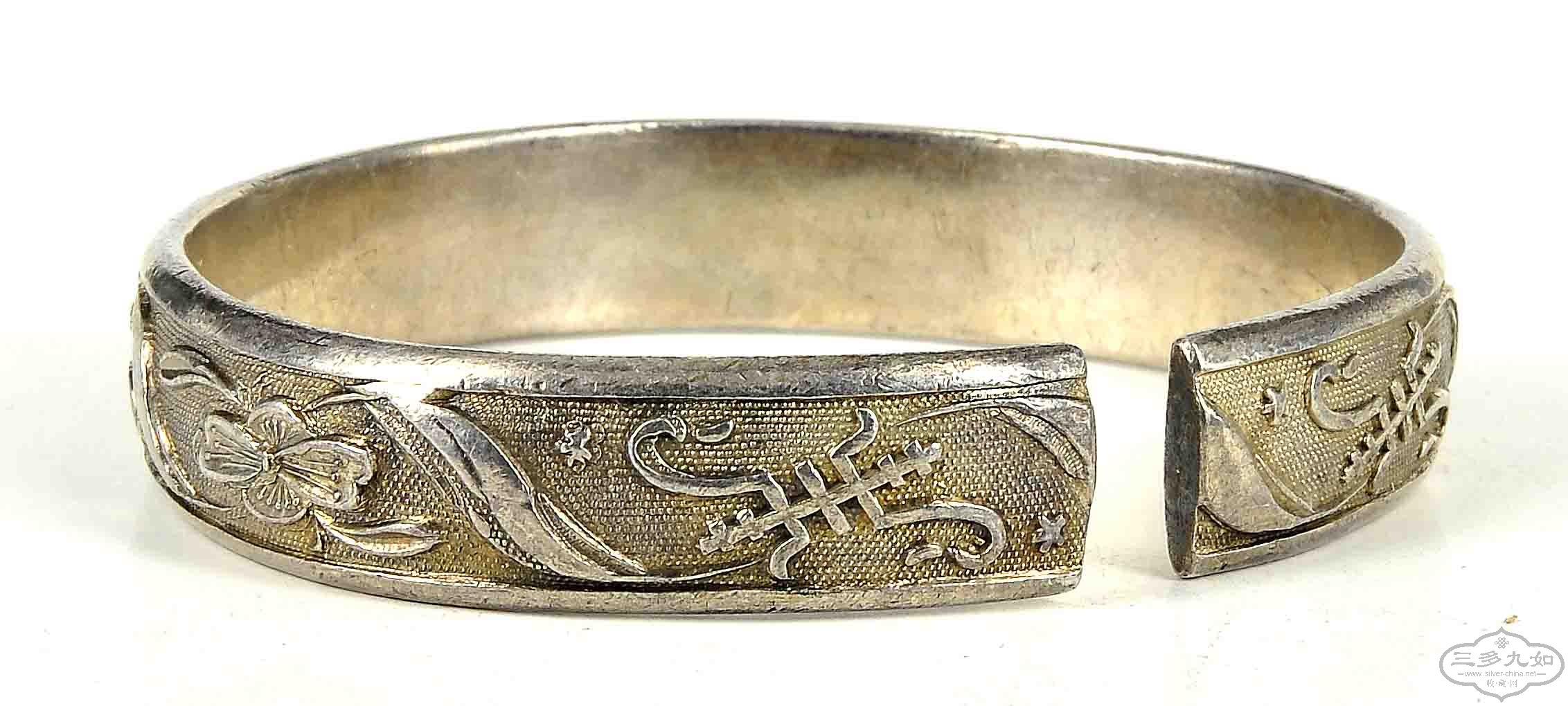

福建乾隆鐲厚度2mm以上,凹深1mm,狠難敲打的,而且尖头凿子容易打入,圆或平头的就无動于衷了,因為銀板太硬,凿子力度不夠！

小陈

老范 发表于 2012-8-4 16:22 static/image/common/back.gif
福建乾隆鐲厚度2mm以上,凹深1mm,狠難敲打的,而且尖头凿子容易打入,圆或平头的就无動于衷了,因為銀板太硬,凿 ...

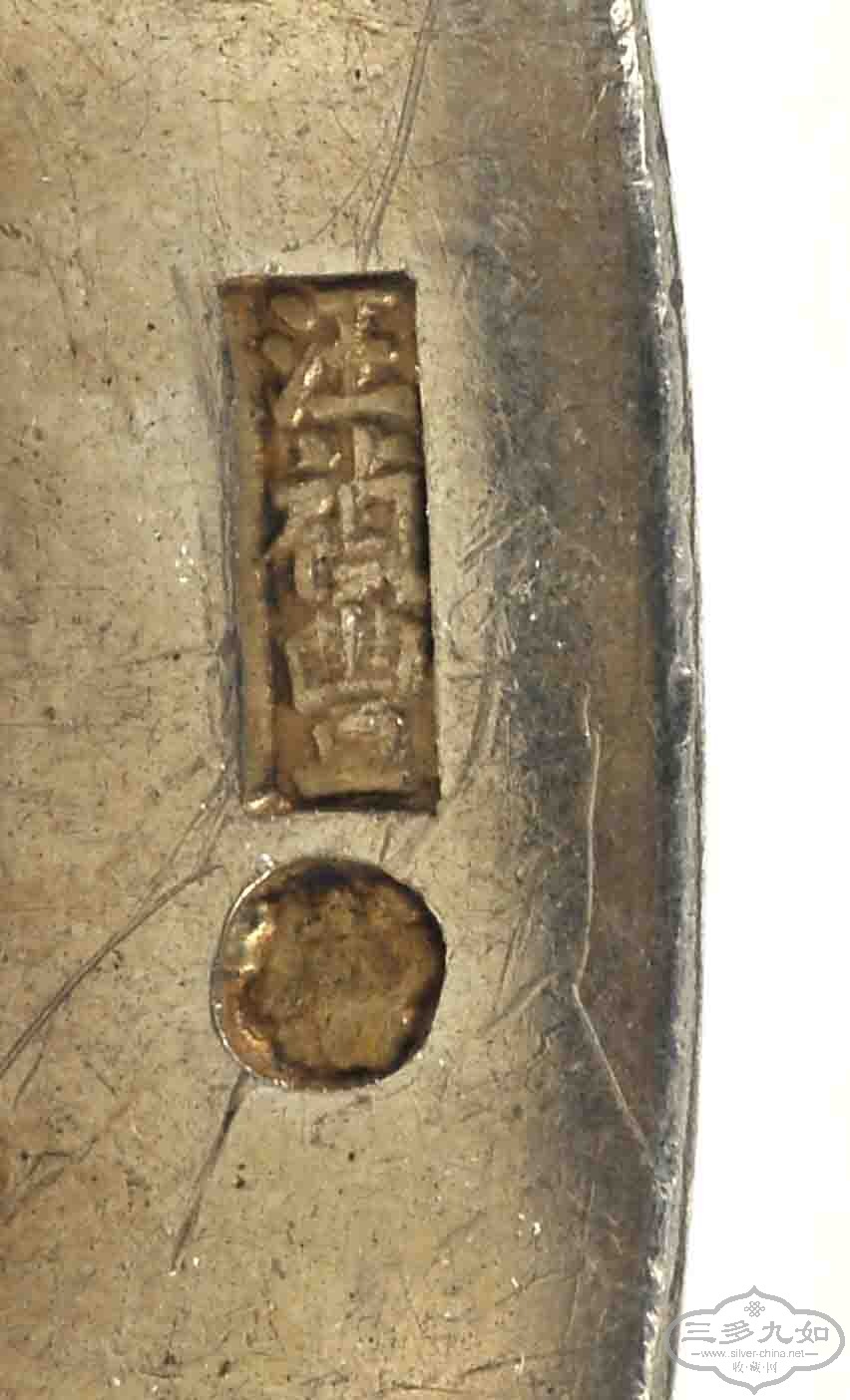

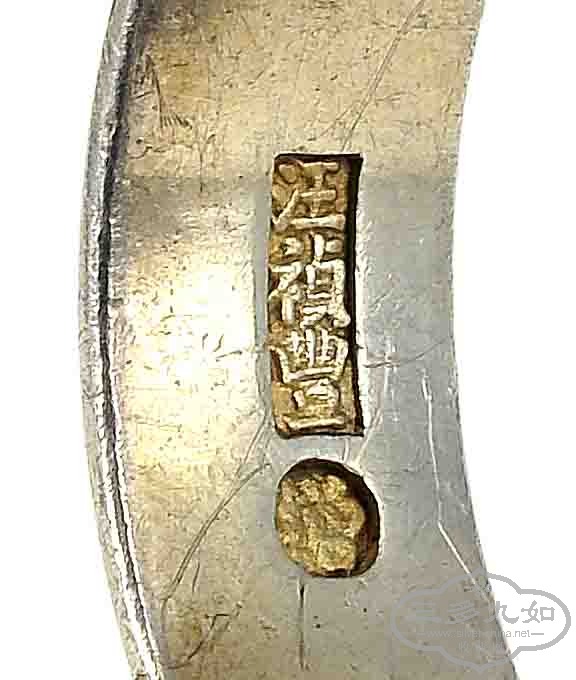

借兔宝的图，请看款冲头一次打出的面积、深度及周边情况。无论当时银匠用什么手段，都是当时可实现的，这足以证明在当时是可以打深坑的。如果联排打击可以形成面积很大的深坑。

SUNNY三年

http://www.3d9r.com/thread-248189-1-1.html

锦桐

      非常钦佩小陈兄的实践精神{:soso_e163:}，同样的工具，熟练工和非熟练工水平的确两样，到了大师傅那里，肯定会更加美观。
   我专门拿这个问题问了现在在北京以首饰加工为业的福建师傅（他也帮我修过不少古旧银饰）——2mm 厚的银块，我想让地子（一朵花的背景）下陷1mm以突出花卉，他能不能做到。他说，用钢錾子，可以一试，但是他不能保证达到1mm 这个精度；用刀剔，完全不现实，肯定非常不平，试都不用试； 用高速钻头，也不行，一样非常不平。
    他的话也许算一种比较客观的想法。
    另外，剔得有剔的工具，不知道剔的工具具体是什么样子。我翻手上的资料没找到，下个月有机会去一个很好的图书馆，希望能找到新的资料。

小陈

老范 发表于 2012-8-4 16:22 static/image/common/back.gif
福建乾隆鐲厚度2mm以上,凹深1mm,狠難敲打的,而且尖头凿子容易打入,圆或平头的就无動于衷了,因為銀板太硬,凿 ...

向兔宝道歉，引用的图片产生异议。提供一个链接，大家看看，算是给兔宝做个广告了：
http://www.3d9r.com/thread-248154-1-1.html

老石头

学下啊！:victory:

老吴

:D
好！
